近年來，紡織品特殊整理層出不窮，但是應用較多的，還是防水、防油、易去污這幾種常見的功能性整理。這類具有防護性能的織物可用于制作高品質的外衣、運動服、休閑服和防護工作服等。除此之外， 防水整理還被廣泛應用于鞋材、織帶、箱包以及帳篷上。盡管防水整理應用廣泛，但低溫交聯始終都是行業(yè)的一個難題。

從事功能性整理的工作者都知道，防水整理的焙烘溫度、時間對織物的防水效果有巨大的影響。因為，常規(guī)的防水整理劑溫度過低或者過高都不能使整理劑很好的地發(fā)生交聯作用，使得整理劑與纖維不能有效地聚合成膜，以致出現全氟烷基呈彎曲狀不規(guī)則排列，致使某些親水性基團暴露在外層，從而降低織物的防水效果，并影響織物防水的耐久性能。

防水整理的工藝，一般為：一浸一扎（控制扎余率，PH值）——預烘——焙烘。由于焙烘溫度和時間對織物整理效果具有重要的影響，廠家實際生產的焙烘溫度一般都要求保持在170-180℃之間，也就是高溫焙烘。然而，織物高溫處理，往往會泛黃或者強力下降。尤其是一些敏感色服飾，像尼龍鞋材、白色服裝等，因黃變問題，更不能接受高溫焙烘處理。

莊杰化工，結合最近節(jié)能減排的浪潮，以及一些特殊材質，根本無法在高溫環(huán)境下實現防水整理等因素，終于在今年研發(fā)出了ZJ-560低溫C6防水劑。這支低溫C6防水劑，主打低溫、經濟、環(huán)保策略。自推出，已經感受到了市場的青睞。

常規(guī)的防水劑，所謂的低溫，一般也都在150℃-160℃，并不能真正的解決上述問題。莊杰ZJ-560低溫C6防水劑，首創(chuàng)100℃交聯，初始防水100分。實驗室選用滌綸布，根據工廠常規(guī)一步整理工藝，進行了大量的實驗，最終當用量30g/l，一步焙烘4min時，初始防水效果完全可以達到100分。具體工藝為：一浸一扎（扎余率70%，PH值6）——焙烘（100℃×4min）

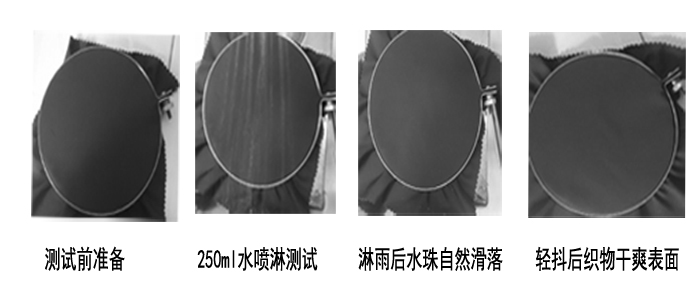

100℃焙烘效果展示：

ZJ-560低溫C6防水劑：30g/l

工藝：一浸一扎（扎余率70%，PH值6）——焙烘（100℃×4min）

根據前期試驗客戶反饋的信息，以及實驗室大量測試結果，我們建議客戶在實際生產時，盡量采用125℃焙烘。這樣既改善了織物黃變的情況，還保證防水整理的效果穩(wěn)定化、耐久性。最主要的是，白色或淺色的尼龍織物可以輕松實現客戶的防水要求，色光沒有變化，而且并不破壞織物的強力和纖維結構。這一低溫整理，具有了重要實際生產意義。對于長車生產來說，也對節(jié)能減排做出了重大貢獻，大大降低了生產成本。

125℃焙烘效果展示：

工藝：一浸一扎（扎余率70%，PH值6）——預烘（100℃×1.5min）焙烘（125℃×2min）
